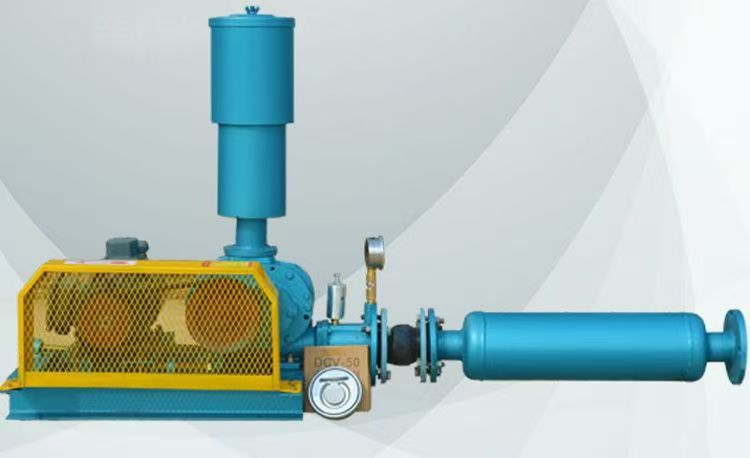

以下是關于 **二葉羅茨風機拆卸步驟的圖解說明**(因文本限制無法提供實際圖片,但會詳細描述關鍵步驟和注意事項,并附示意圖說明)。建議結合設備手冊操作,必要時尋求專業人員指導。

	---


	**一、拆卸前準備**
	1. **工具清單**:
	   - 扳手(套筒、梅花)、拉馬、液壓拔輪器。
	   - 銅棒、橡膠錘、塞尺、百分表。
	   - 清潔劑、潤滑脂、密封膠。
	2. **措施**:
	   - 斷電、泄壓、放空管路氣體。
	   - 標記所有連接部件(如齒輪、聯軸器、管路)。

	---

	**二、拆卸步驟圖解說明**
	**1. 拆除外部附件**
	```plaintext
	[示意圖]
	機殼 → 聯軸器/皮帶輪 → 進出口法蘭螺栓 → 消音器/過濾器
	```
	- 斷開聯軸器或皮帶輪,拆下防護罩。
	- 松開進出口法蘭螺栓,移開管路。

	**2. 拆除齒輪箱(同步齒輪)**
	```plaintext
	[示意圖]
	齒輪箱蓋螺栓 → 齒輪定位銷 → 齒輪鎖緊螺母 → 齒輪
	```
	- 拆齒輪箱蓋螺栓,檢查齒輪嚙合標記(無標記需自行劃線)。
	- 用拉馬拔出齒輪(注意保護軸端螺紋)。

	**3. 分離機殼**
	```plaintext
	[示意圖]
	機殼螺栓 → 定位銷 → 上機殼吊裝
	```
	- 拆開機殼中分面螺栓,用頂絲頂開上下機殼。
	- 吊起上機殼(避免損傷密封面)。

	**4. 取出葉輪**
	```plaintext
	[示意圖]
	葉輪軸承座螺栓 → 軸承壓蓋 → 葉輪+軸總成
	```
	- 拆軸承座螺栓,用銅棒輕敲軸端取出葉輪(連軸承)。
	- **注意**:葉輪較重,需兩人協作,避免碰撞。

	**5. 拆卸軸承**
	```plaintext
	[示意圖]
	軸承鎖緊螺母 → 液壓拔輪器 → 軸承清洗檢查
	```
	- 用拔輪器拆軸承,檢查磨損情況。
	- 記錄軸承型號(更換時需配對)。

	---

	**三、關鍵部件示意圖說明**
	1. **葉輪與機殼間隙**:
	   ```plaintext
	   |--徑向間隙--|   |--葉輪間間隙--|
	   ┌───────┐      ┌───────┐
	   │ 葉輪  │←0.2mm→│ 葉輪  │
	   └───────┘      └───────┘
	   ```
	2. **齒輪嚙合標記**:
	   ```plaintext
	   主動齒輪(標記A) ←→ 從動齒輪(標記A')
	   ```

	---

	**四、注意事項**
	1. **同步齒輪**:拆卸前必須標記齒位,否則重裝后葉輪會干涉。
	2. **密封面**:機殼中分面禁用螺絲刀撬動,避免劃傷。
	3. **軸承方向**:角接觸軸承需注意安裝方向(背對背或面對面)。
	4. **O型圈/墊片**:拆下后建議更換新件。

	---

	**五、組裝要點**
	1. 按反向順序組裝,重點檢查:
	   - 葉輪間隙(塞尺測量)。
	   - 齒輪嚙合標記對齊。
	   - 螺栓扭矩(按手冊要求分次擰緊)。
	2. 試運行前手動盤車,確認無卡阻。

	---

	**六、常見錯誤示例**
	- **錯誤1**:未標記齒輪 → 葉輪碰撞。
	  **解決**:重新對齒(通過調整齒輪鍵槽位置)。
	- **錯誤2**:機殼密封膠過多 → 堵塞氣道。
	  **解決**:清理后均勻涂薄層密封膠。

	---

	如需具體型號的拆卸手冊或圖紙,可提供風機品牌和型號進一步協助!
